Герметичный проход через кровлю

Вывод воздуховодов

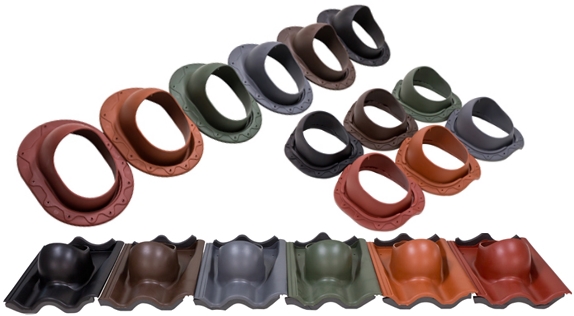

Универсальность продукции VILPE® обеспечивается серией оригинальных проходных элементов, с помощью которых изделия VILPE® монтируются практически на любой кровле. Проходной элемент VILPE® обеспечивает герметичный проход через кровлю и вертикальную установку труб на скате.

Проходной элемент подбирается по типу кровельного материала и диаметру выводимого на кровлю объекта. Монтаж осуществляется быстро и просто, по принципу "сделай сам". Комплекты проходных элементов содержат все необходимое для монтажа.

Вывод кабелей и трубок

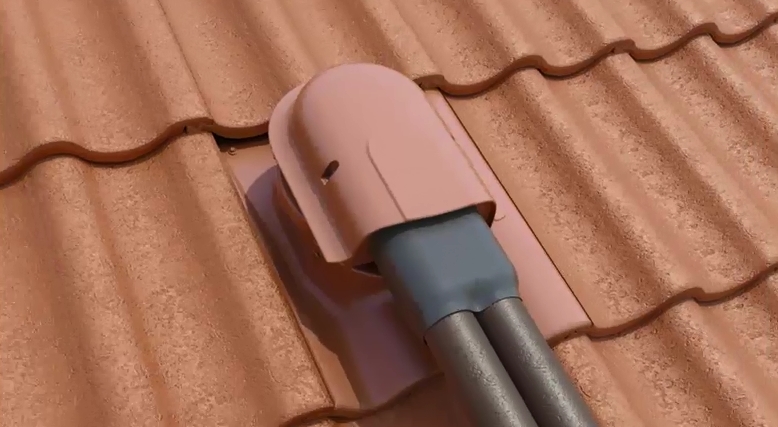

SOLAR проходной элемент для выведения на кровлю кабелей и труб малых диаметров. Обеспечивает герметичный проход через кровлю входной и выходной трубок солнечной батареи, прочих кабелей и малых труб. В серию SOLAR входят проходные элементы практически для любого кровельного материала.

Съемная крышка SOLAR проходного элемента обеспечивает удобство ремонтных и профилактических работ. Конструкция позволяет поворачивать крышку проходного элемента на 90 градусов, что дает возможность протягивать кабели и трубки в любом направлении. Это облегчает монтаж и гарантирует надежность соединений. Размер отверстия для вывода кабелей и трубок 100 мм х 60 мм.

Для вывода объектов меньшего диаметра предлагается SOLAR уплотнитель 4 -50 мм. SOLAR уплотнитель имеет два наконечника: диаметром 4 -50 мм и 30 -50 мм, на конце которого четыре выхода диаметром 4 мм. При монтаже концы уплотнителя срезаются до нужного диаметра. Уплотнитель затягивается на вороте SOLAR проходного элемента кабельной стяжкой.

Вывод круглых дымоходных труб

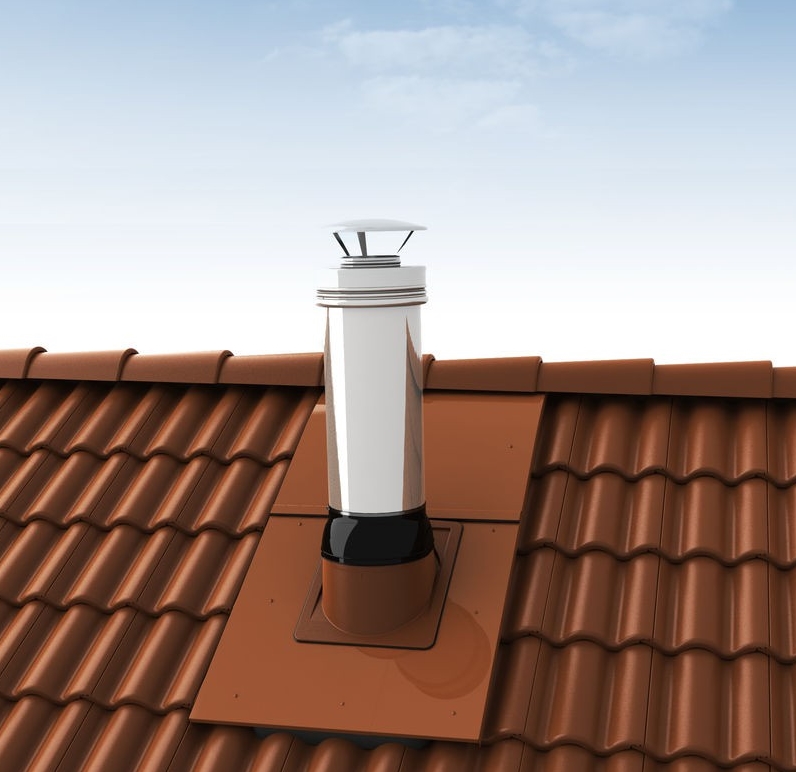

PIIPPU проходной элемент предназначен для герметизации вывода на кровлю круглых металлических теплоизолированных дымовых труб. Изделие выпускается 2 размеров: диаметром 200 -265 мм и 280-380 мм.

Выбор комплекта:

  • Для мягких кровель: PIIPPU проходной элемент.

  • Для натуральной и металлочерепицы: PIIPPU проходной элемент + окантовка + уплотнитель гидрозатвора.

  • Для фальцевой кровли: PIIPPU проходной элемент + окантовка + уплотнитель гидрозатвора + крепежные планки.

Если расстояние до конька крыши больше 1,10 м, нужен дополнительный лист окантовки или ROOFIT примыкание (для натуральной двухволновой черепицы).

PIIPPU проходной элемент и уплотнитель гидрозатвора прошли пожарные испытания в лаборатории VTT Финляндии и имеют пожарные сертификаты.

Вывод квадратных в сечении дымоходных труб

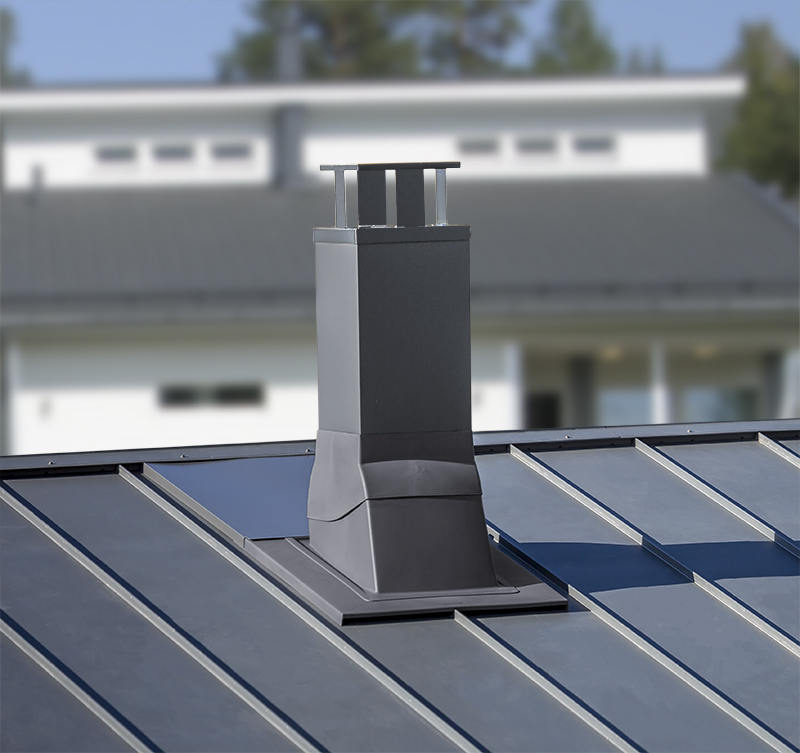

PIIPPU MODULAR проходной элемент предназначен для герметизации вывода на кровлю квадратных в сечении дымовых труб размером 320 x 320..…370 x 370 мм.

Выбор комплекта:

  • Для мягких кровель: PIIPPU MODULAR проходной элемент.

  • Для натуральной и металлочерепицы: PIIPPU MODULAR проходной элемент + окантовка.

  • Для фальцевой кровли: PIIPPU MODULAR проходной элемент + окантовка + крепежные планки.

Если расстояние до конька крыши больше 1,10 м, нужен дополнительный лист окантовки NO.2 или ROOFIT примыкание (для натуральной двухволновой черепицы).
